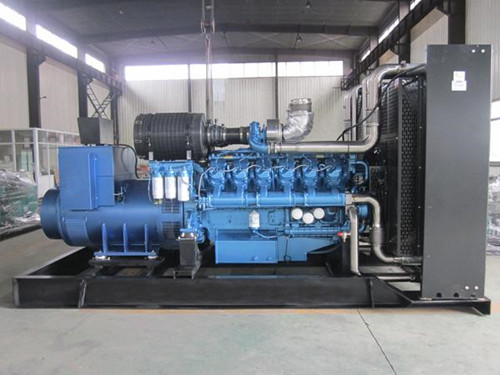

1、柴油發電機組有陸用柴油機、發電機、控制屏及公共底盤等組成。柴油機與發電機之間通過聯軸器聯接，成為一體共同安裝在公共底盤上；由此將柴油機扭矩傳遞給發電機。整個機組為一體式結構，便于用戶安裝、使用以及維護。
2、控制箱布置在發電機上方，在控制箱的面板上裝有電氣測量?jī)x表，便于監視機組的運行和操作（根據用戶要求 75GF 以上部分規格采用分離開關柜）。
3、
發電機TF、TFW 系列電機為防滴式，TF 系列發電機采用諧波附繞組、基波附繞組及 A.V.R 裝置控制勵磁。TF2 系列發電機采用基波附繞組、電抗變流器，三相整流橋組控制勵磁。（根據用戶要求配備自動電壓調節器，成為可控相復勵發電機），TFW 系列發電機采用主繞組軸頭，交流勵磁機、旋轉整流器及 A.V.B 裝置控制勵磁。發電機用離心式風扇冷卻，風從非軸伸端進入、軸伸端吹出，有良好的軸向通風，散熱效果明顯。絕緣等級為 F 級或 H 級。
4、
控制箱采用優質鋼板制成，通過防震器固定在開關箱架上。控制箱面板及箱內裝有下列元器件：電壓表、電流表、頻率表、接線柱、指示燈、空氣開關、電壓轉換開關、A.V.R 自動電壓調節器等。從面板上可以觀察發電機的全部工作狀態，用戶可以從控制箱的接線板上獲得交流電源。負荷開關有保護設施，當使用中發生短路時能自動切斷電源，以獲得運行中的安全保護。75GF 以上機組，若采用分離式開關柜，柜中除以上電氣元件外還有功率表、功率因素表、隔離開關等。
